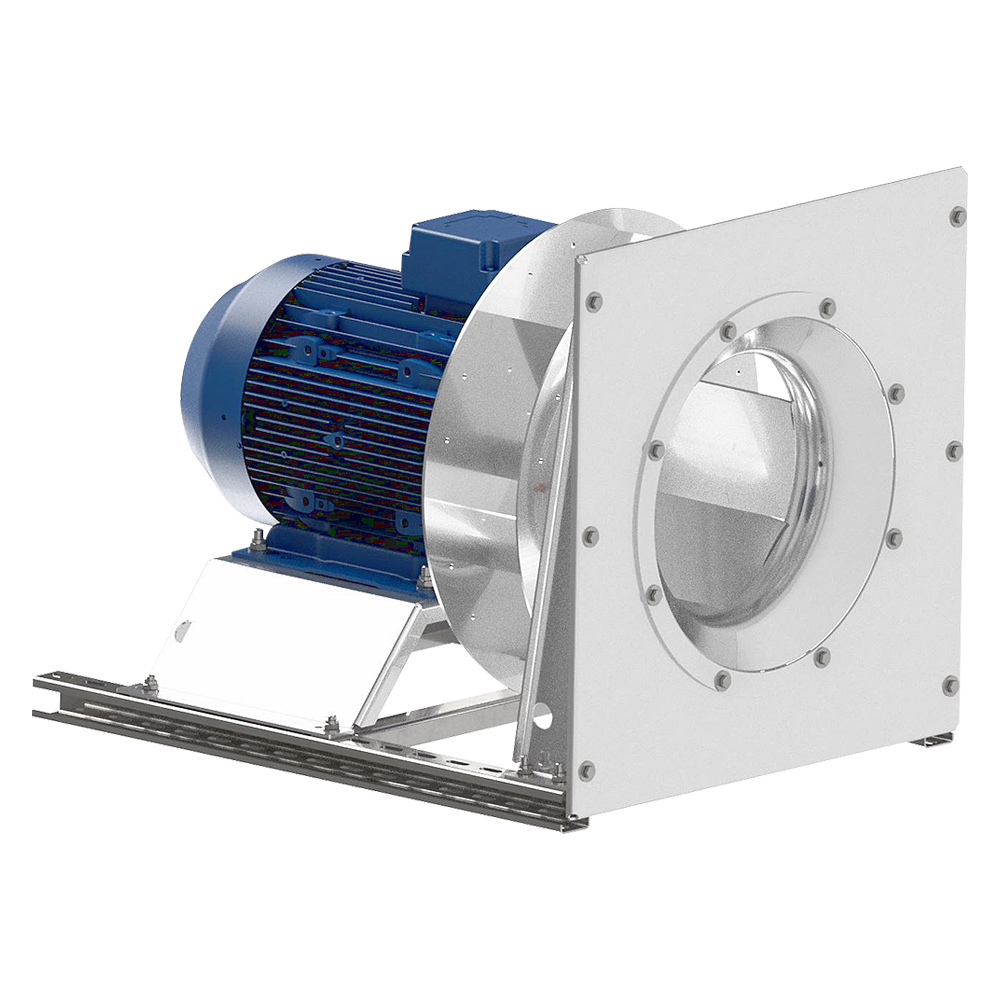

PBM - Центробежный вентилятор

PBM

Центробежный вентилятор

---
Новое в предложении
Может быть окрашен в цвет,
отличный от стандартного
Спросите о продукте

Применение

Центробежный вентилятор без кожуха, предназначенный для транспортировки чистого или слегка запыленного воздуха. Типичные области применения:

  • вентиляционные установки,
  • сушильные установки,
  • системы рециркуляции воздуха,
  • покрасочные камеры.

Строительство

  • радиальный вентилятор с прямым приводом
  • алюминиевое рабочее колесо с назад наклоненными лопатками, динамически сбалансированное согласно ISO 21940-1
  • вентилятор адаптирован для работы в горизонтальном положении
  • алюминиевый вентилятор со стальными элементами основания, окрашенными в серый цвет RAL 7042
  • диапазон рабочих температур вентилятора от -20 ° C до + 40 ° C
  • входная воронка с 4 ниппелями Ø6 мм для измерения давления, равномерно распределенных по входной окружности около крыльчатки

Электродвигатель

  • асинхронный, трехфазный, 230/400 В 50 Гц или 400/690 В 50 Гц
  • степень защиты IP55
  • класс изоляции F
  • для регулирования частоты

специальные версии

  • покраска в цвет, отличный от стандартного
  • двигателя для напряжения и частоты, отличного от стандартного
  • двигатель с другой степенью защиты IP
  • Диапазон рабочих температур вентилятора ниже -20 ° C и выше + 40 ° С

Техническая поддержка

Выберите поклонника www.fanselectoronline.com

m3/h
Pa

Характеристики работы

размеры

тип A B C F G H I M ØD ØE
  mm mm mm mm mm mm mm mm mm mm
PBM-2-250-055T 400 359 415 290 217.5 409 359 6 200 225
PBM-2-280-110T 400 359 465 290 217.5 409 359 6 225 250
PBM-2-315-150T 500 459 515 390 267.5 509 459 6 250 275
PBM-2-355-300T 500 460 565 390 265 510 460 6 280 310
PBM-4-355-037T 500 460 565 390 265 510 460 6 280 310
PBM-2-400-550T 600 559 605 490 317.5 609 559 6 311 340
PBM-4-400-075T 600 559 605 490 317.5 609 559 6 311 340
PBM-2-450-1100T 600 559 815 490 317.5 609 559 6 354 385
PBM-4-450-110T 600 559 815 490 317.5 609 559 6 354 385
PBM-2-500-1500T 650 609 816 540 342.5 659 609 8 400 435
PBM-4-500-220T 650 609 816 540 342.5 659 609 8 400 435
PBM-4-560-300T 700 659 676 590 367.5 709 659 8 450 485
PBM-6-560-150T 700 659 676 590 367.5 709 659 8 450 485
тип A B C F G H I J M ØD ØE
  mm mm mm mm mm mm mm mm mm mm mm
PBM-4-630-550T 800 759 824 690 417.5 809 759 345 8 500 530
PBM-6-630-220T 800 759 824 690 417.5 809 759 345 8 500 530
PBM-4-710-1100T 900 859 964 790 467.5 909 859 395 8 560 600
PBM-6-710-300T 900 859 964 790 467.5 909 859 395 8 560 600
PBM-4-800-1850T 1000 959 1064 890 517.5 1009 959 445 8 630 670
PBM-6-800-550T 1000 959 1064 890 517.5 1009 959 445 8 630 670
