PBMV

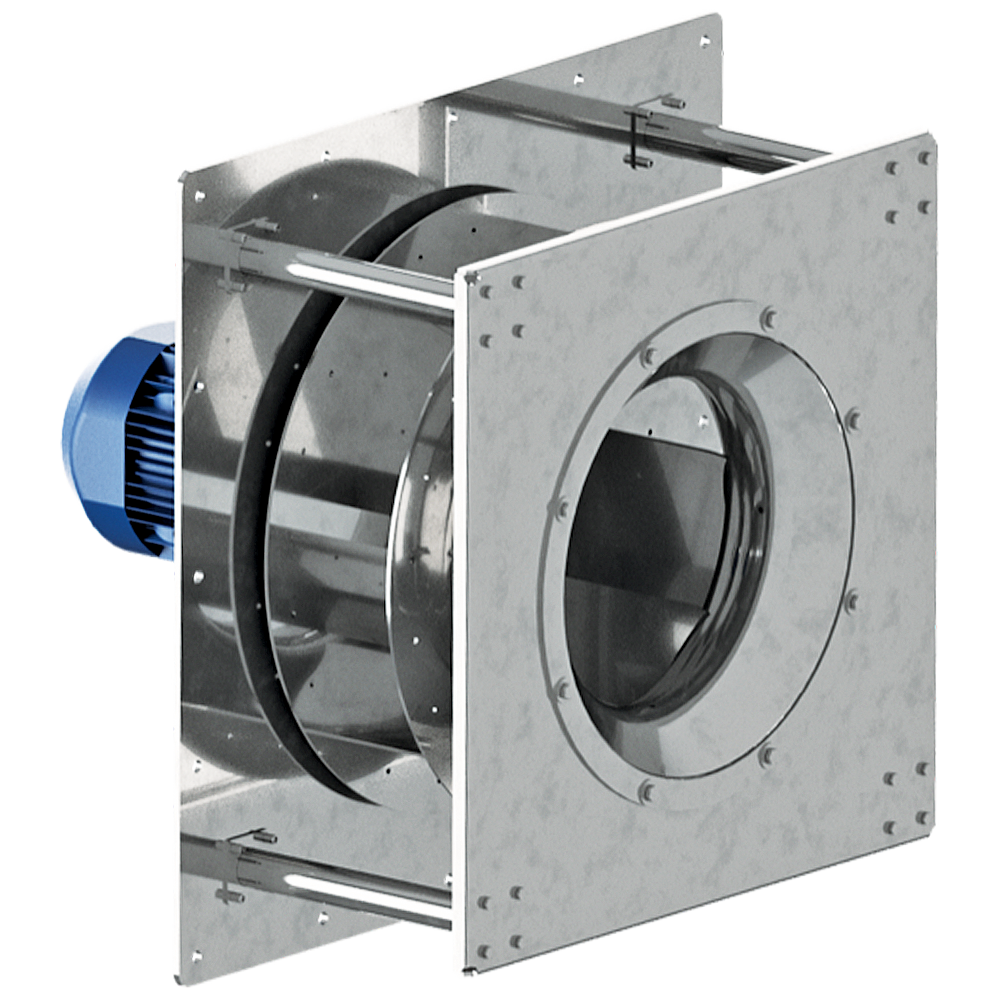

Центробежный вентилятор
---
Новое в предложении
Может быть окрашен в цвет,
отличный от стандартного
отличный от стандартного
Применение
Центробежный вентилятор без кожуха, предназначенный для транспортировки чистого или слегка запыленного воздуха. Типичные области применения:
- вентиляционные установки,
- сушильные установки,
- системы рециркуляции воздуха,
- покрасочные камеры.
Строительство
- радиальный вентилятор с прямым приводом
- алюминиевое рабочее колесо с назад наклоненными лопатками, динамически сбалансированное согласно ISO 21940-1
- вентилятор адаптирован для работы в горизонтальном положении
- алюминиевый вентилятор со стальными элементами основания, окрашенными в серый цвет RAL 7042
- диапазон рабочих температур вентилятора от -20 ° C до + 40 ° C
- входная воронка с 4 ниппелями Ø6 мм для измерения давления, равномерно распределенных по входной окружности около крыльчатки
Электродвигатель
- асинхронный, трехфазный, 230/400 В 50 Гц или 400/690 В 50 Гц
- степень защиты IP55
- класс изоляции F
- для регулирования частоты
специальные версии
- покраска в цвет, отличный от стандартного
- двигателя для напряжения и частоты, отличного от стандартного
- двигатель с другой степенью защиты IP
- Диапазон рабочих температур вентилятора ниже -20 ° C и выше + 40 ° С
Характеристики работы
размеры
| тип | A | B | C | G | H | I | M | ØD | ØE | ØF |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| PBMV-2-250-055T | 500 | 450 | 400 | 384 | 160 | 216 | 6 | 200 | 225 | 250 |
| PBMV-2-280-110T | 500 | 450 | 400 | 444 | 170 | 266 | 6 | 225 | 250 | 270 |
| PBMV-2-315-150T | 600 | 550 | 500 | 498 | 190 | 299 | 6 | 300 | 250 | 275 |
| PBMV-2-355-300T | 600 | 550 | 500 | 525 | 216 | 299 | 6 | 340 | 310 | 280 |
| PBMV-4-355-037T | 600 | 550 | 500 | 525 | 216 | 299 | 6 | 340 | 310 | 280 |
| тип | A | B | C | G | H | I | J | M | ØD | ØE | ØF |
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| PBMV-2-400-550T | 700 | 650 | 600 | 572 | 240 | 322 | 325 | 6 | 315 | 340 | 365 |
| PBMV-4-400-075T | 700 | 650 | 600 | 572 | 240 | 322 | 325 | 6 | 315 | 340 | 365 |
| PBMV-2-450-1100T | 700 | 650 | 600 | 776 | 271 | 495 | 325 | 6 | 358 | 385 | 410 |
| PBMV-4-450-110T | 700 | 650 | 600 | 776 | 271 | 495 | 325 | 6 | 358 | 385 | 410 |
| PBMV-2-500-1500T | 750 | 700 | 650 | 807 | 301 | 495 | 350 | 8 | 400 | 435 | 460 |
| PBMV-4-500-220T | 750 | 700 | 650 | 807 | 301 | 495 | 350 | 8 | 400 | 435 | 460 |
| PBMV-4-560-300T | 800 | 750 | 700 | 704 | 336 | 357 | 375 | 8 | 450 | 485 | 510 |
| PBMV-6-560-150T | 800 | 750 | 700 | 704 | 336 | 357 | 375 | 8 | 450 | 485 | 510 |
| PBMV-4-630-550T | 900 | 850 | 800 | 801 | 381 | 409 | 425 | 8 | 500 | 530 | 560 |
| PBMV-6-630-220T | 900 | 850 | 800 | 801 | 381 | 409 | 425 | 8 | 500 | 530 | 560 |
| PBMV-4-710-1100T | 1000 | 950 | 900 | 932 | 426 | 495 | 475 | 8 | 560 | 600 | 630 |
| PBMV-6-710-300T | 1000 | 950 | 900 | 932 | 426 | 495 | 475 | 8 | 560 | 600 | 630 |
| PBMV-4-800-1850T | 1100 | 1050 | 1000 | 1044 | 476 | 557 | 525 | 8 | 630 | 670 | 700 |
| PBMV-6-800-550T | 1100 | 1050 | 1000 | 1044 | 476 | 557 | 525 | 8 | 630 | 670 | 700 |
