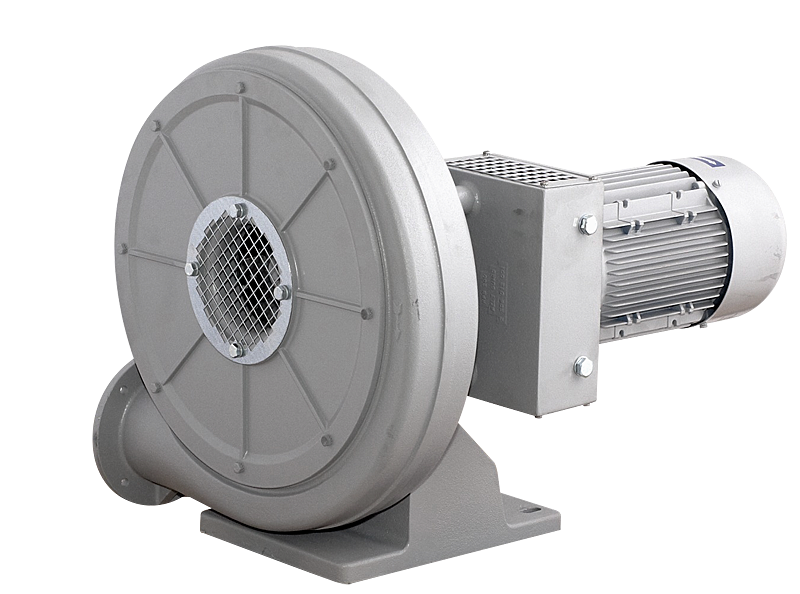

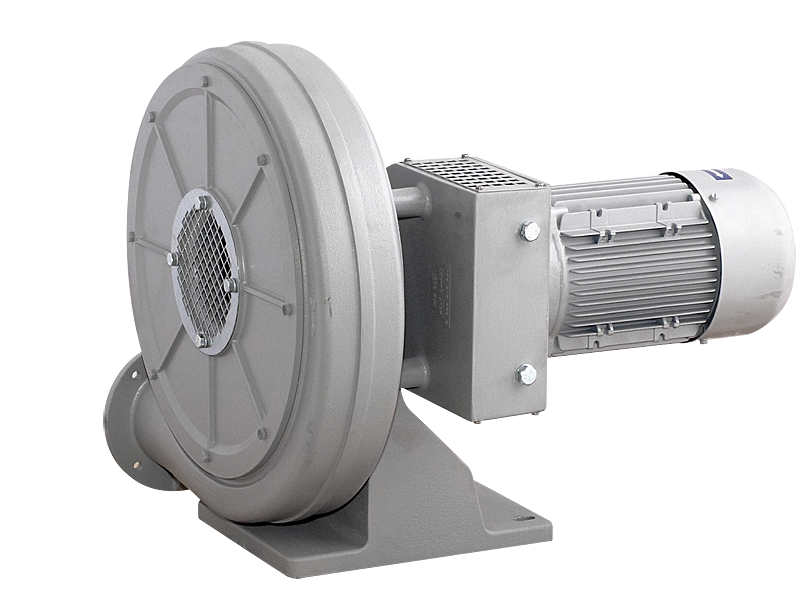

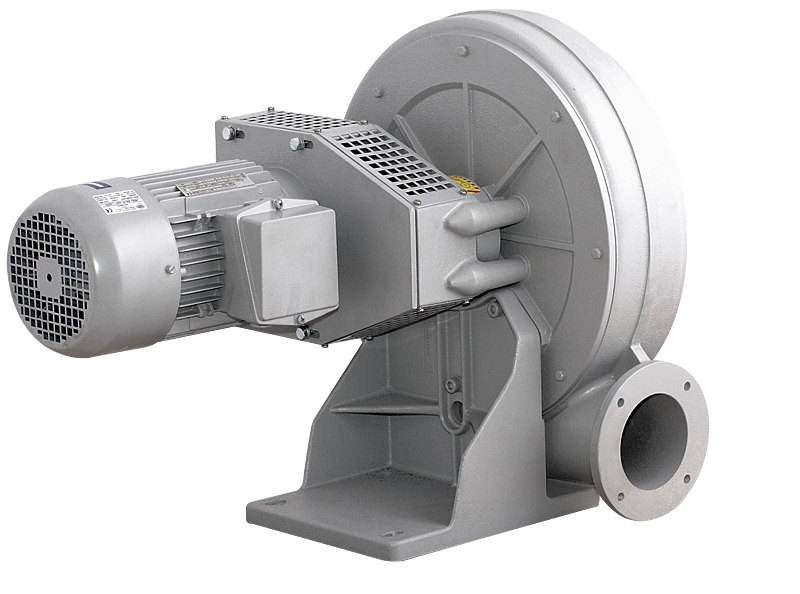

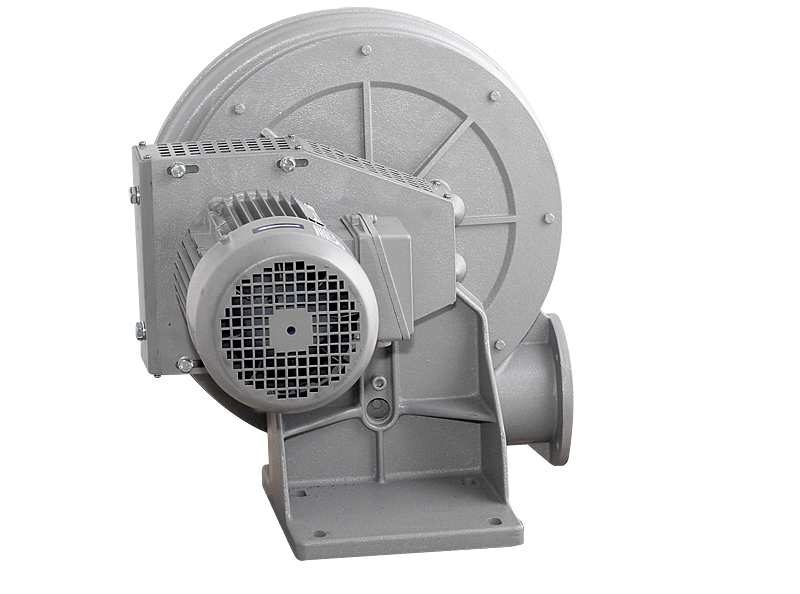

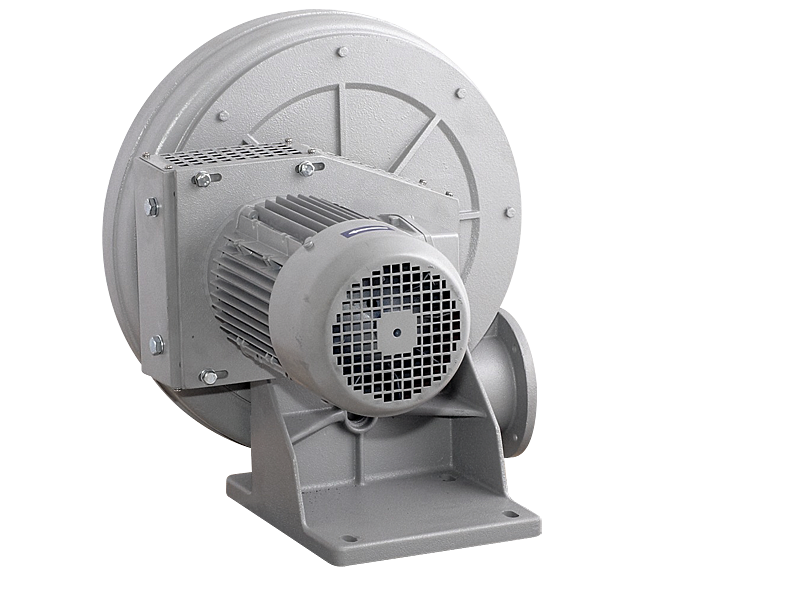

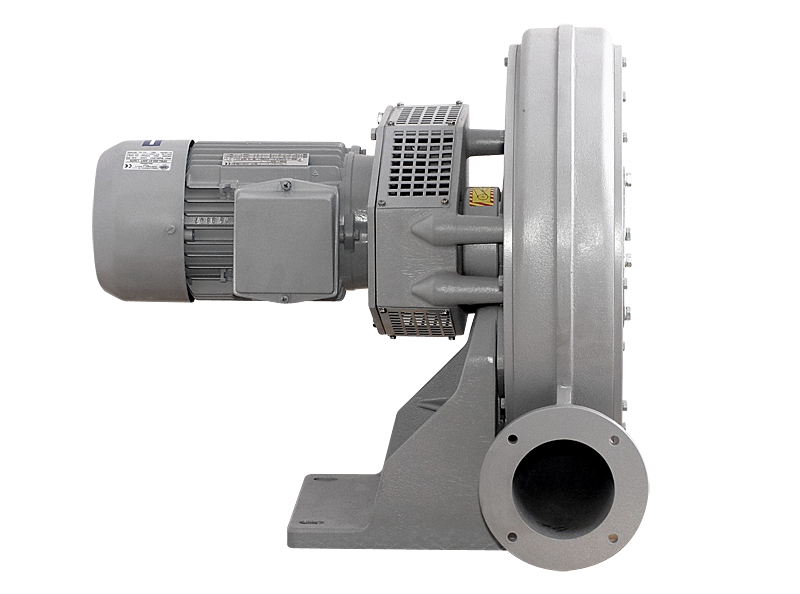

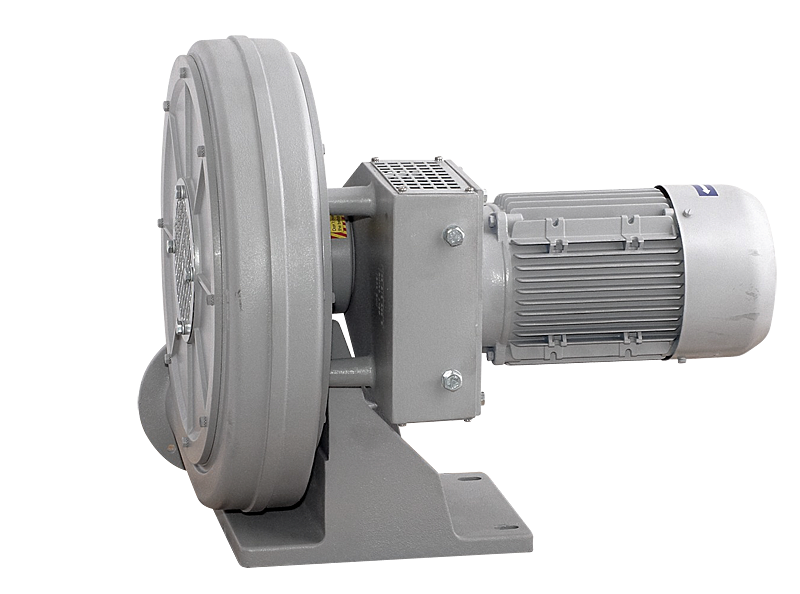

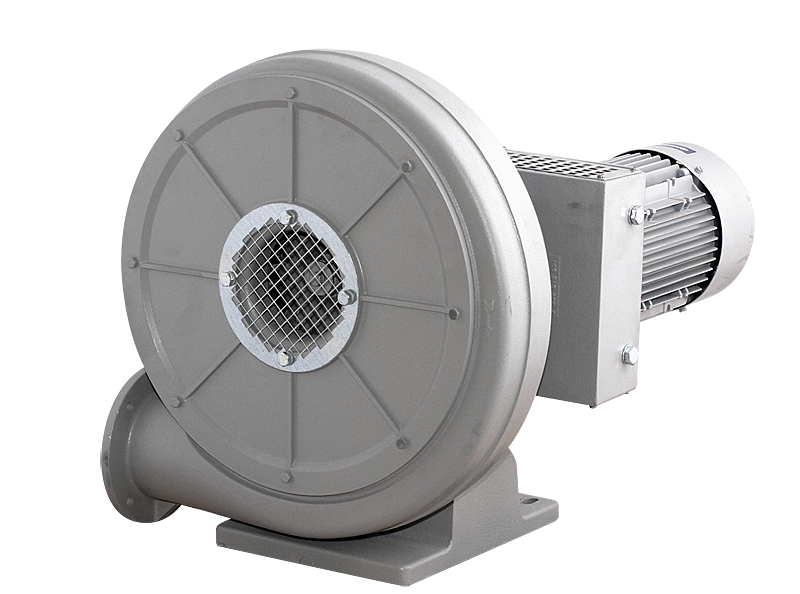

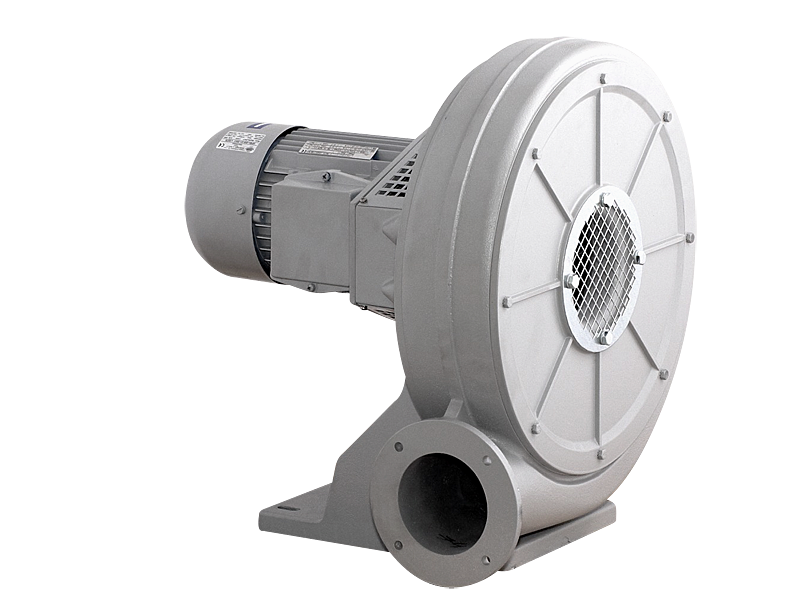

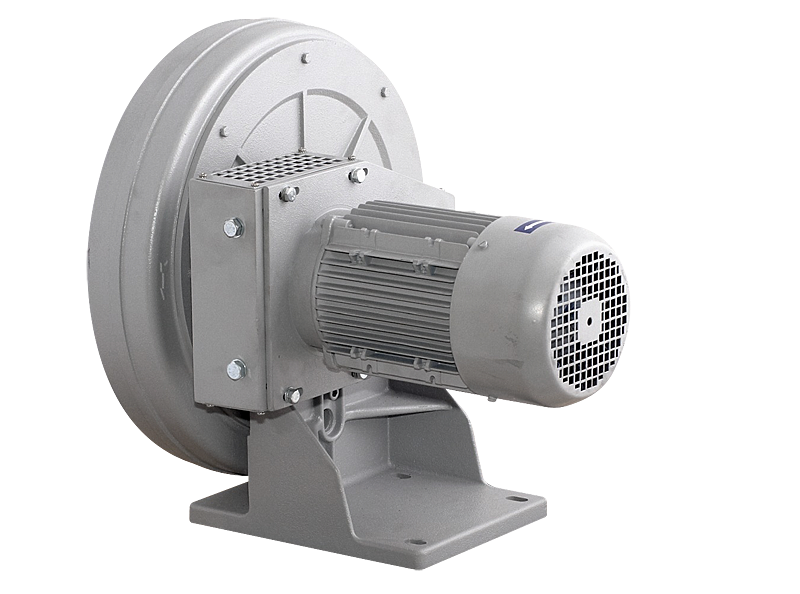

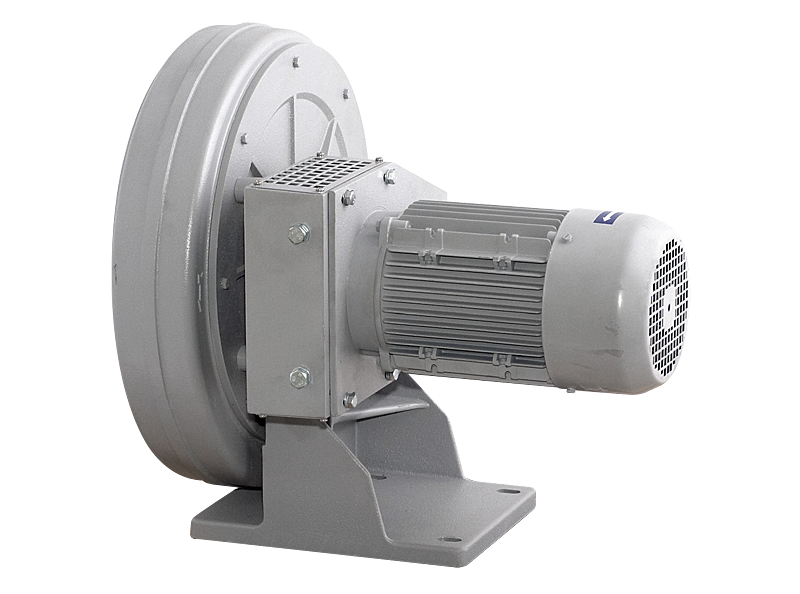

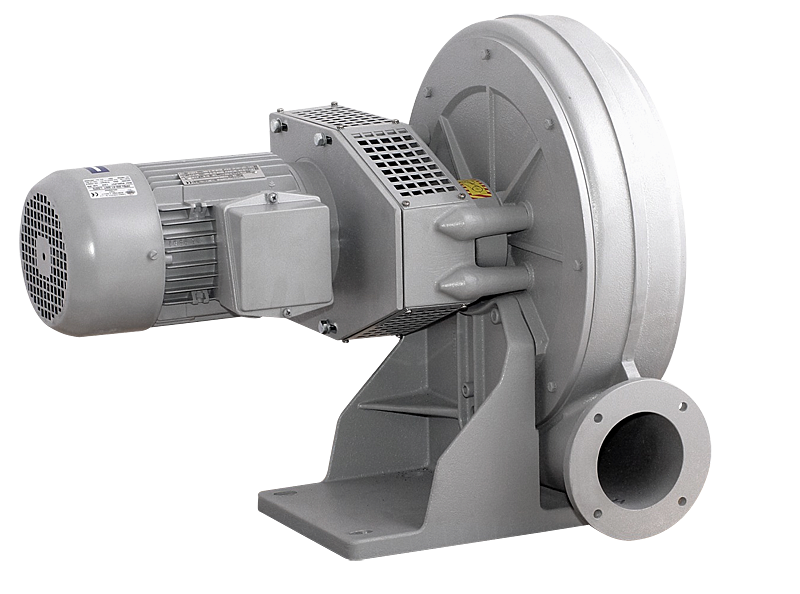

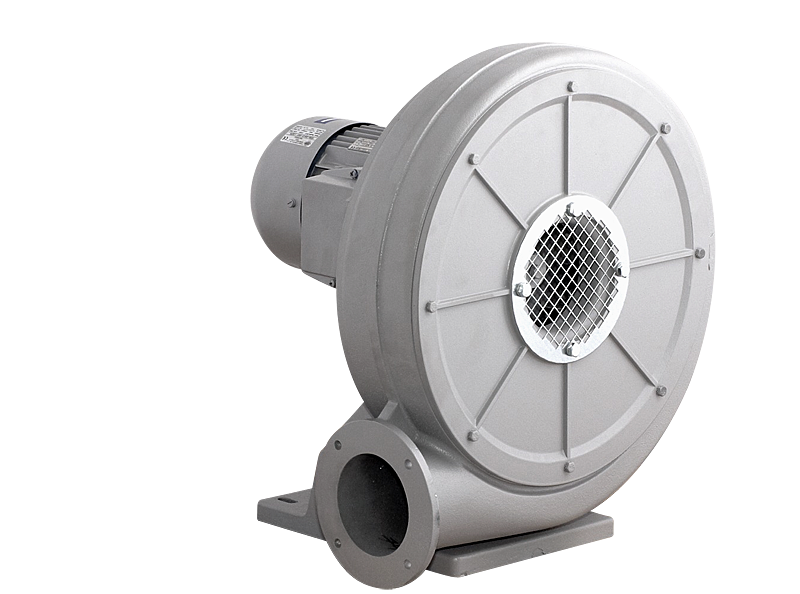

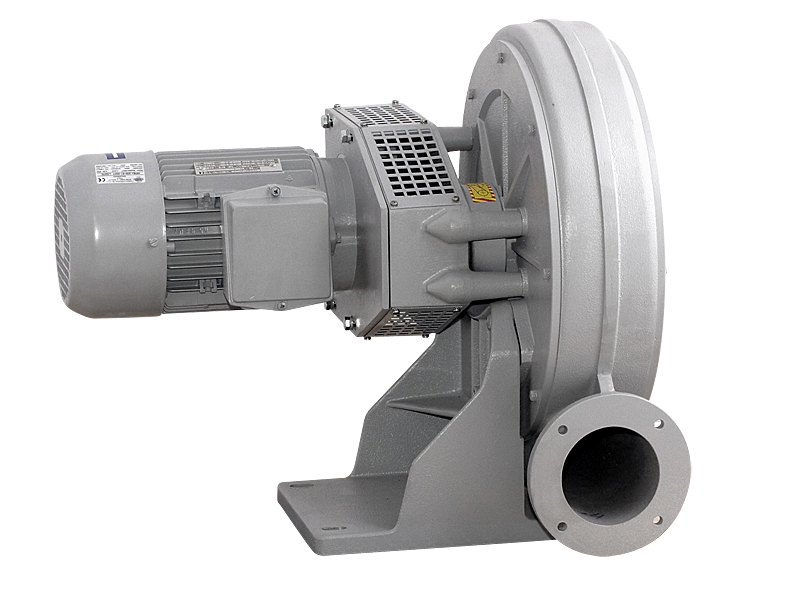

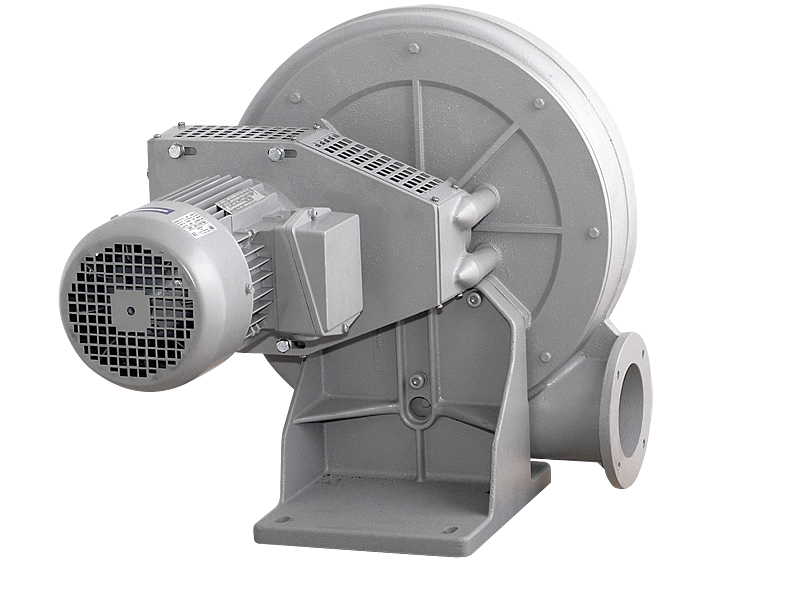

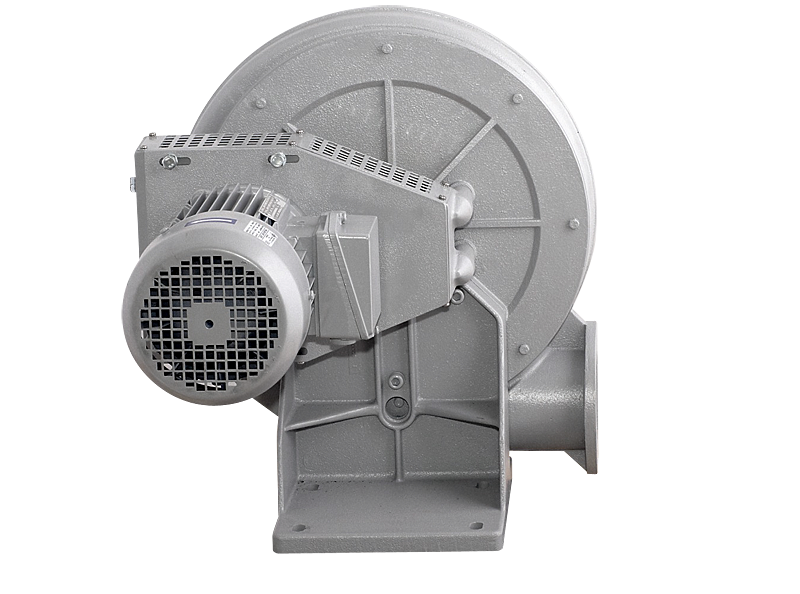

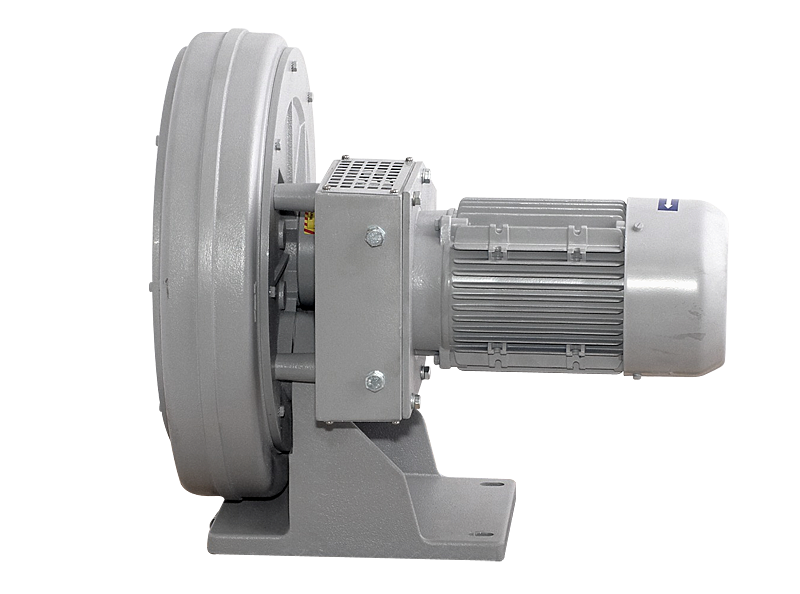

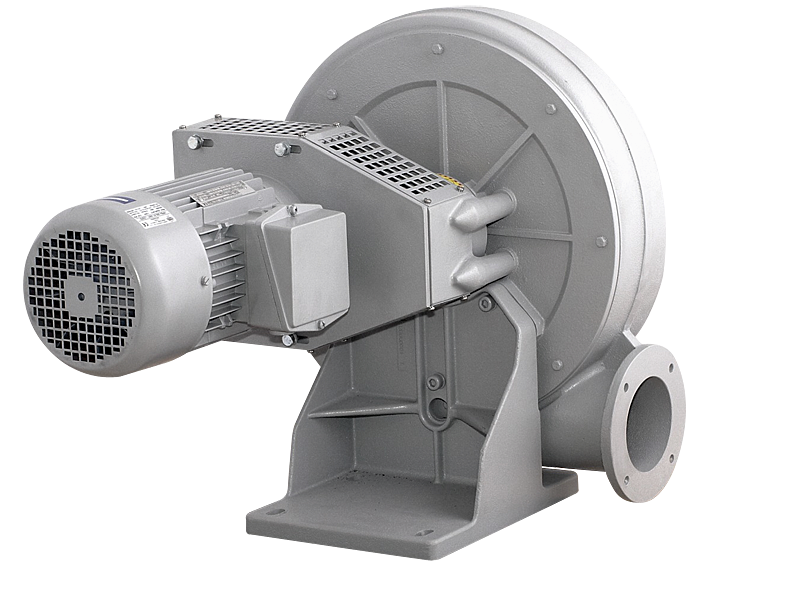

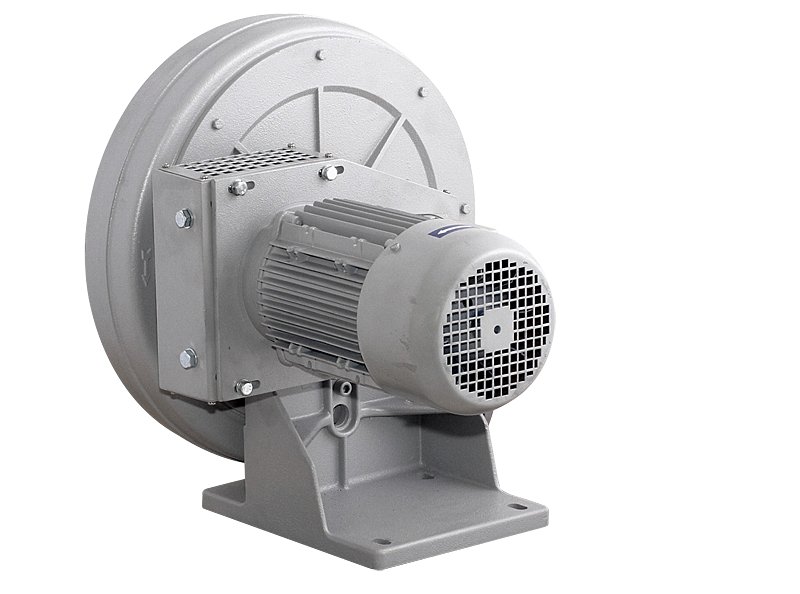

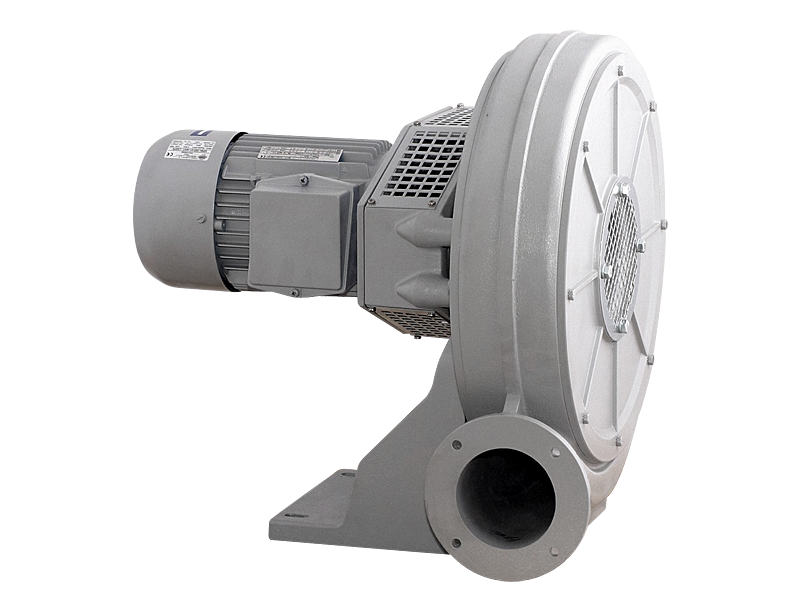

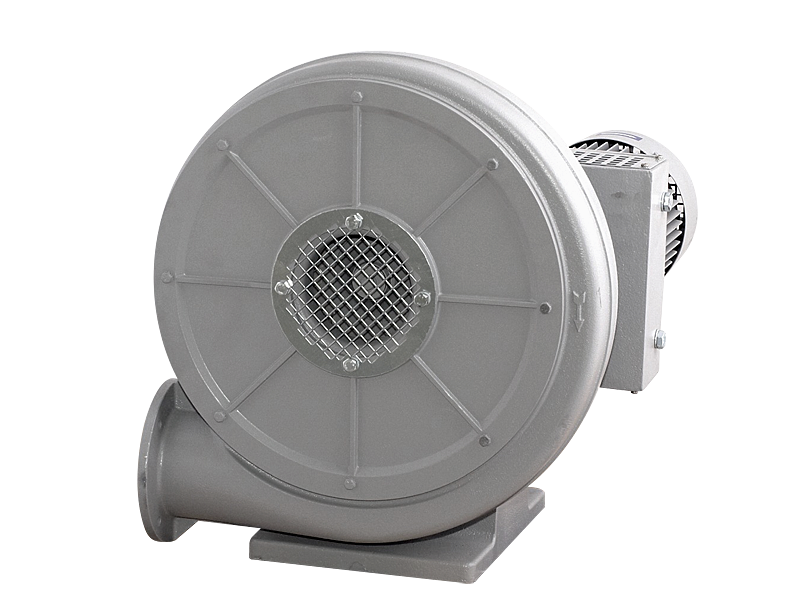

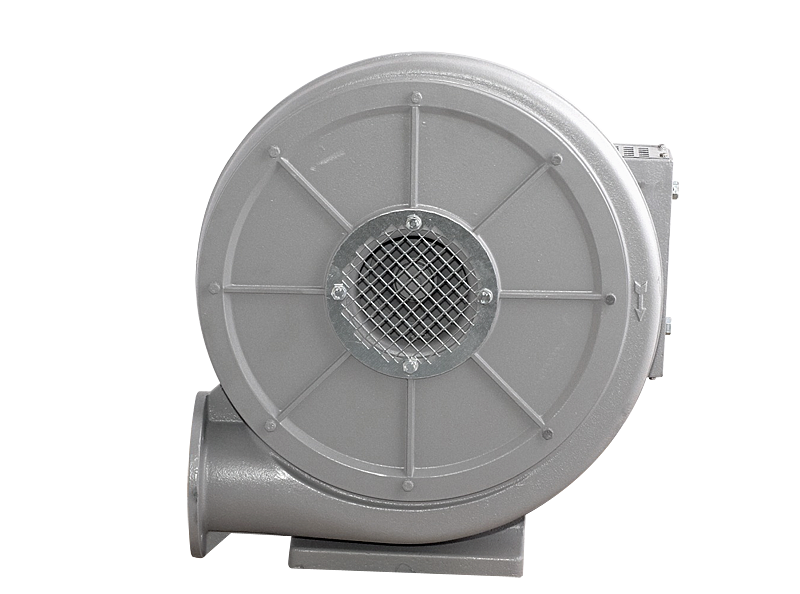

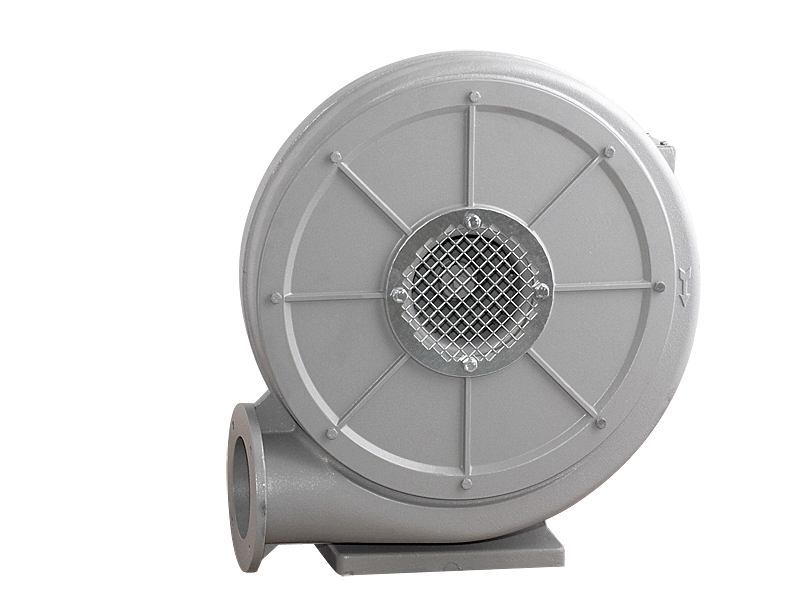

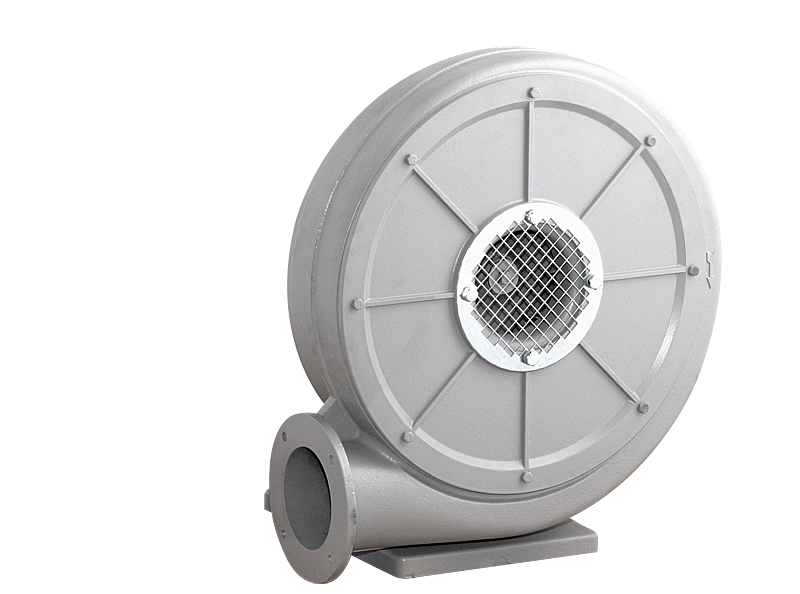

Вентилятор предназначен для транспортировки неагрессивных и невзрывоопасных газов без загрязнения. Типичные области применения:
тип | максимальная вместимость | максимальное давление | максимальная мощность |
скорость вращения | максимальная интенсивность | напряженность | уровень звукового давления* |
temp. min |
temp. max |
масса | |
---|---|---|---|---|---|---|---|---|---|---|---|
m3/h | Pa | W | оборотов в минуту | A | V | db(A) | oC | oC | kg | ||
HPBX-25-40-055S | 600 | 2150 | 550 | 4000 | 4.2 | 230 | 81 | -20 | 40 | 21 | |
HPBX-25-40-055SНоминальные параметры
|
|||||||||||
HPBX-25-40-055T | 600 | 2150 | 550 | 4000 | 1.35 | 400 | 81 | -20 | 40 | 21 | |
HPBX-25-40-055TНоминальные параметры
|
|||||||||||
HPBX-25-45-075S | 660 | 2600 | 750 | 4400 | 5 | 230 | 82 | -20 | 40 | 21 | |
HPBX-25-45-075SНоминальные параметры
|
|||||||||||
HPBX-25-45-075T | 660 | 2600 | 750 | 4400 | 1.7 | 400 | 82 | -20 | 40 | 21 | |
HPBX-25-45-075TНоминальные параметры
|
|||||||||||
HPBX-25-50-110S | 750 | 3300 | 1100 | 5000 | 7.2 | 230 | 83 | -20 | 40 | 22 | |
HPBX-25-50-110SНоминальные параметры
|
|||||||||||
HPBX-25-50-110T | 750 | 3300 | 1100 | 5000 | 2.5 | 400 | 83 | -20 | 40 | 22 | |
HPBX-25-50-110TНоминальные параметры
|
|||||||||||
HPBX-30-39-075S | 970 | 2400 | 750 | 3900 | 5 | 230 | 82 | -20 | 40 | 23 | |
HPBX-30-39-075SНоминальные параметры
|
|||||||||||
HPBX-30-39-075T | 970 | 2400 | 750 | 3900 | 1.7 | 400 | 82 | -20 | 40 | 23 | |
HPBX-30-39-075TНоминальные параметры
|
|||||||||||
HPBX-30-44-110S | 1070 | 2960 | 1100 | 4400 | 7.2 | 230 | 83 | -20 | 40 | 23 | |
HPBX-30-44-110SНоминальные параметры
|
|||||||||||
HPBX-30-44-110T | 1070 | 2950 | 1100 | 4400 | 2.5 | 400 | 83 | -20 | 40 | 23 | |
HPBX-30-44-110TНоминальные параметры
|
|||||||||||
HPBX-30-49-150S | 1230 | 3850 | 1500 | 4900 | 9.1 | 230 | 85 | -20 | 40 | 25 | |
HPBX-30-49-150SНоминальные параметры
|
|||||||||||
HPBX-30-49-150T | 1230 | 3850 | 1500 | 4900 | 3 | 400 | 85 | -20 | 40 | 25 | |
HPBX-30-49-150TНоминальные параметры
|
|||||||||||
HPBX-30-61-220T | 1400 | 4780 | 2200 | 6100 | 4.6 | 400 | 88 | -20 | 40 | 30 | |
HPBX-30-61-220TНоминальные параметры
|
|||||||||||
HPBx-100-62-110T | 650 | 5080 | 1100 | 6200 | 2.5 | 400 | 81 | -20 | 40 | 27.6 | |
HPBx-100-62-110TНоминальные параметры
|
|||||||||||
HPBX-200-38-150S | 1250 | 4450 | 1500 | 3800 | 9.1 | 230 | 84 | -20 | 40 | 32 | |
HPBX-200-38-150SНоминальные параметры
|
|||||||||||
HPBX-200-38-150T | 1250 | 4450 | 1500 | 3800 | 3 | 400 | 84 | -20 | 40 | 32 | |
HPBX-200-38-150TНоминальные параметры
|
|||||||||||
HPBX-200-43-220T | 1400 | 5560 | 2200 | 4300 | 4.6 | 400 | 87 | -20 | 40 | 35 | |
HPBX-200-43-220TНоминальные параметры
|
|||||||||||
HPBX-200-45-300T | 1490 | 6150 | 3000 | 4500 | 6.3 | 400 | 89 | -20 | 40 | 40 | |
HPBX-200-45-300TНоминальные параметры
|
|||||||||||
HPBX-200-48-300T | 1600 | 7000 | 3000 | 4800 | 6.3 | 400 | 91 | -20 | 40 | 40 | |
HPBX-200-48-300TНоминальные параметры
|
|||||||||||
HPBX-200-51-300T | 1800 | 7720 | 3000 | 5100 | 6.3 | 400 | 93 | -20 | 40 | 40 | |
HPBX-200-51-300TНоминальные параметры
|
|||||||||||
HPBX-260-38-220T | 1400 | 4100 | 2200 | 3800 | 4.6 | 400 | 86 | -20 | 40 | 41 | |
HPBX-260-38-220TНоминальные параметры
|
|||||||||||
HPBX-260-43-300T | 1580 | 5150 | 3000 | 4300 | 6.3 | 400 | 88 | -20 | 40 | 42 | |
HPBX-260-43-300TНоминальные параметры
|
|||||||||||
HPBX-260-45-300T | 1500 | 5720 | 3000 | 4500 | 6.3 | 400 | 90 | -20 | 40 | 43 | |
HPBX-260-45-300TНоминальные параметры
|
|||||||||||
HPBX-260-48-300T | 1300 | 6440 | 3000 | 4800 | 6.3 | 400 | 92 | -20 | 40 | 44 | |
HPBX-260-48-300TНоминальные параметры
|
|||||||||||
HPBX-300-31-220T | 2360 | 3750 | 2200 | 3100 | 4.6 | 400 | 90 | -20 | 40 | 45 | |
HPBX-300-31-220TНоминальные параметры
|
|||||||||||
HPBX-300-35-300T | 2650 | 4740 | 3000 | 3500 | 6.3 | 400 | 92 | -20 | 40 | 46 | |
HPBX-300-35-300TНоминальные параметры
|
* mierzony w odległości 1.5m od wentylatora.
тип | A | B | C | E | F | S | T |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | |
HPBX-25-40-055S | 357 | 370 | 454 | 180 | 208 | 93 | 44 |
HPBX-25-40-055T | 357 | 370 | 454 | 180 | 208 | 93 | 44 |
HPBX-25-45-075S | 357 | 370 | 454 | 180 | 208 | 93 | 44 |
HPBX-25-45-075T | 357 | 370 | 454 | 180 | 208 | 93 | 44 |
HPBX-25-50-110S | 357 | 370 | 454 | 180 | 208 | 93 | 44 |
HPBX-25-50-110T | 357 | 370 | 454 | 180 | 208 | 93 | 44 |
HPBX-30-39-075S | 357 | 370 | 469 | 180 | 208 | 93 | 44 |
HPBX-30-39-075T | 357 | 370 | 469 | 180 | 208 | 93 | 44 |
HPBX-30-44-110S | 357 | 370 | 469 | 180 | 208 | 93 | 44 |
HPBX-30-44-110T | 357 | 370 | 469 | 180 | 208 | 93 | 44 |
HPBX-30-49-150S | 357 | 370 | 469 | 180 | 208 | 93 | 44 |
HPBX-30-49-150T | 357 | 370 | 469 | 180 | 208 | 93 | 44 |
HPBX-30-61-220T | 357 | 370 | 469 | 180 | 208 | 93 | 44 |
HPBX-200-38-150S | 450 | 514 | 536 | 210 | 290 | 91 | 60 |
HPBX-200-38-150T | 450 | 514 | 536 | 210 | 290 | 91 | 60 |
HPBX-200-43-220T | 450 | 514 | 536 | 210 | 290 | 91 | 60 |
HPBX-200-45-300T | 450 | 514 | 536 | 210 | 290 | 91 | 60 |
HPBX-200-48-300T | 450 | 514 | 536 | 210 | 290 | 91 | 60 |
HPBX-200-51-300T | 450 | 514 | 536 | 210 | 290 | 91 | 60 |
HPBX-260-38-220T | 450 | 514 | 536 | 210 | 290 | 91 | 60 |
HPBX-260-43-300T | 450 | 514 | 536 | 210 | 290 | 91 | 60 |
HPBX-260-45-300T | 450 | 514 | 536 | 210 | 290 | 91 | 60 |
HPBX-260-48-300T | 450 | 514 | 536 | 210 | 290 | 91 | 60 |
тип | X | Y | Z | A1 | B1 | C1 | N1 |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | |
HPBX-25-40-055S | 4 | 20 | 12 | 430 | 319 | 223 | 20 |
HPBX-25-40-055T | 4 | 20 | 12 | 430 | 319 | 223 | 20 |
HPBX-25-45-075S | 4 | 20 | 12 | 430 | 319 | 223 | 20 |
HPBX-25-45-075T | 4 | 20 | 12 | 430 | 319 | 223 | 20 |
HPBX-25-50-110S | 4 | 20 | 12 | 430 | 319 | 223 | 20 |
HPBX-25-50-110T | 4 | 20 | 12 | 430 | 319 | 223 | 20 |
HPBX-30-39-075S | 4 | 20 | 12 | 430 | 319 | 243 | 20 |
HPBX-30-39-075T | 4 | 20 | 12 | 430 | 319 | 243 | 20 |
HPBX-30-44-110S | 4 | 20 | 12 | 430 | 319 | 243 | 20 |
HPBX-30-44-110T | 4 | 20 | 12 | 430 | 319 | 243 | 20 |
HPBX-30-49-150S | 4 | 20 | 12 | 430 | 319 | 243 | 20 |
HPBX-30-49-150T | 4 | 20 | 12 | 430 | 319 | 243 | 20 |
HPBX-30-61-220T | 4 | 20 | 12 | 430 | 319 | 243 | 20 |
HPBX-200-38-150S | 4 | 13 | 13 | 460 | 401 | 255 | 18 |
HPBX-200-38-150T | 4 | 13 | 13 | 460 | 401 | 255 | 18 |
HPBX-200-43-220T | 4 | 13 | 13 | 460 | 401 | 255 | 18 |
HPBX-200-45-300T | 4 | 13 | 13 | 460 | 401 | 255 | 18 |
HPBX-200-48-300T | 4 | 13 | 13 | 460 | 401 | 255 | 18 |
HPBX-200-51-300T | 4 | 13 | 13 | 460 | 401 | 255 | 18 |
HPBX-260-38-220T | 4 | 13 | 13 | 460 | 401 | 255 | 18 |
HPBX-260-43-300T | 4 | 13 | 13 | 460 | 401 | 255 | 18 |
HPBX-260-45-300T | 4 | 13 | 13 | 460 | 401 | 255 | 18 |
HPBX-260-48-300T | 4 | 13 | 13 | 460 | 401 | 255 | 18 |
тип | N2 | N3 | N4 | P1 | P2 | X1 | ØO |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | |
HPBX-25-40-055S | 116 | 170 | 190 | 80 | 120 | 4 | 10 |
HPBX-25-40-055T | 116 | 170 | 190 | 80 | 120 | 4 | 10 |
HPBX-25-45-075S | 116 | 170 | 190 | 80 | 120 | 4 | 10 |
HPBX-25-45-075T | 116 | 170 | 190 | 80 | 120 | 4 | 10 |
HPBX-25-50-110S | 116 | 170 | 190 | 80 | 120 | 4 | 10 |
HPBX-25-50-110T | 116 | 170 | 190 | 80 | 120 | 4 | 10 |
HPBX-30-39-075S | 126 | 170 | 190 | 80 | 120 | 4 | 11 |
HPBX-30-39-075T | 126 | 170 | 190 | 80 | 120 | 4 | 11 |
HPBX-30-44-110S | 126 | 170 | 190 | 80 | 120 | 4 | 11 |
HPBX-30-44-110T | 126 | 170 | 190 | 80 | 120 | 4 | 11 |
HPBX-30-49-150S | 126 | 170 | 190 | 80 | 120 | 4 | 11 |
HPBX-30-49-150T | 126 | 170 | 190 | 80 | 120 | 4 | 11 |
HPBX-30-61-220T | 126 | 170 | 190 | 80 | 120 | 4 | 11 |
HPBX-200-38-150S | 168 | 280 | 300 | 180 | 230 | 4 | 10 |
HPBX-200-38-150T | 168 | 280 | 300 | 180 | 230 | 4 | 10 |
HPBX-200-43-220T | 168 | 280 | 300 | 180 | 230 | 4 | 10 |
HPBX-200-45-300T | 168 | 280 | 300 | 180 | 230 | 4 | 10 |
HPBX-200-48-300T | 168 | 280 | 300 | 180 | 230 | 4 | 10 |
HPBX-200-51-300T | 168 | 280 | 300 | 180 | 230 | 4 | 10 |
HPBX-260-38-220T | 168 | 280 | 300 | 180 | 230 | 4 | 10 |
HPBX-260-43-300T | 168 | 280 | 300 | 180 | 230 | 4 | 10 |
HPBX-260-45-300T | 168 | 280 | 300 | 180 | 230 | 4 | 10 |
HPBX-260-48-300T | 168 | 280 | 300 | 180 | 230 | 4 | 10 |
тип | ØD1 | ØD2 | ØD3 | ØO1 | Ød1 | Ød2 | Ød3 |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | |
HPBX-25-40-055S | 126 | 139 | 165 | 7 | 65 | 95 | 115 |
HPBX-25-40-055T | 126 | 139 | 165 | 7 | 65 | 95 | 115 |
HPBX-25-45-075S | 126 | 139 | 165 | 7 | 65 | 95 | 115 |
HPBX-25-45-075T | 126 | 139 | 165 | 7 | 65 | 95 | 115 |
HPBX-25-50-110S | 126 | 139 | 165 | 7 | 65 | 95 | 115 |
HPBX-25-50-110T | 126 | 139 | 165 | 7 | 65 | 95 | 115 |
HPBX-30-39-075S | 126 | 139 | 165 | 7 | 100 | 135 | 160 |
HPBX-30-39-075T | 126 | 139 | 165 | 7 | 100 | 135 | 160 |
HPBX-30-44-110S | 126 | 139 | 165 | 7 | 100 | 135 | 160 |
HPBX-30-44-110T | 126 | 139 | 165 | 7 | 100 | 135 | 160 |
HPBX-30-49-150S | 126 | 139 | 165 | 7 | 100 | 135 | 160 |
HPBX-30-49-150T | 126 | 139 | 165 | 7 | 100 | 135 | 160 |
HPBX-30-61-220T | 126 | 139 | 165 | 7 | 100 | 135 | 160 |
HPBX-200-38-150S | 126 | 139 | 165 | 7 | 100 | 139 | 165 |
HPBX-200-38-150T | 126 | 139 | 165 | 7 | 100 | 139 | 165 |
HPBX-200-43-220T | 126 | 139 | 165 | 7 | 100 | 139 | 165 |
HPBX-200-45-300T | 126 | 139 | 165 | 7 | 100 | 139 | 165 |
HPBX-200-48-300T | 126 | 139 | 165 | 7 | 100 | 139 | 165 |
HPBX-200-51-300T | 126 | 139 | 165 | 7 | 100 | 139 | 165 |
HPBX-260-38-220T | 138 | 182 | 200 | 7 | 100 | 139 | 165 |
HPBX-260-43-300T | 138 | 182 | 200 | 7 | 100 | 139 | 165 |
HPBX-260-45-300T | 138 | 182 | 200 | 7 | 100 | 139 | 165 |
HPBX-260-48-300T | 138 | 182 | 200 | 7 | 100 | 139 | 165 |
тип | A | B | C | E | F | S | T |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | |
HPBX-300-31-220T | 519 | 573 | 466 | 248 | 320 | 98 | 73 |
HPBX-300-35-300T | 519 | 573 | 466 | 248 | 320 | 98 | 73 |
тип | X | Y | Z | A1 | B1 | C1 | N1 |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | |
HPBX-300-31-220T | 4 | 13 | 13 | 498 | 430 | 285 | 18 |
HPBX-300-35-300T | 4 | 13 | 13 | 498 | 430 | 285 | 18 |
тип | N2 | N3 | N4 | P1 | P2 | X1 | ØO |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | |
HPBX-300-31-220T | 168 | 294 | 300 | 180 | 230 | 8 | 10 |
HPBX-300-35-300T | 168 | 294 | 300 | 180 | 230 | 8 | 10 |
тип | ØD1 | ØD2 | ØD3 | ØO1 | Ød1 | Ød2 | Ød3 |
---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | |
HPBX-300-31-220T | 162 | 1182 | 200 | 5 | 125 | 165 | 191 |
HPBX-300-35-300T | 162 | 1182 | 200 | 5 | 125 | 165 | 191 |
